距今约2000年的早期铁器时代，南亚与东南亚地区的先民不仅热衷佩戴玛瑙珠饰，还掌握了以玻璃仿制玛瑙珠的精湛工艺。这类黑白相间的“仿玛瑙玻璃珠”（图1）不仅具有较高的艺术价值，更是反映古代跨区域文化交流与贸易往来的关键实物证据。然而，目前针对此类玻璃珠制作工艺的研究较少，缺乏系统的科学表征。
近日，中国科学院大学人文学院考古学与人类学系杨益民教授团队与中国科学院古脊椎动物与古人类研究所（侯叶茂）、重庆大学（杨小语）、泰国艺术大学（Lertcharnrit Thanik）等单位合作，对泰国中部Phromthin Tai遗址出土的铁器时代仿条纹玛瑙黑白玻璃珠开展综合研究，为南亚与东南亚古代玻璃技术发展与贸易网络研究提供新的视角。相关成果以“Production techniques of glass beads imitating banded agate during the Iron Age in Thailand”为题，发表于考古科学SSCI期刊《Archaeological and Anthropological Sciences》；文章第一作者为中国科学院大学徐思雯博士。
图1 Phromthin Tai遗址所在地点与样品照片
该研究通过LA-ICP-MS、显微CT、拉曼光谱、XPS等手段，系统解析了黑白条纹仿玛瑙玻璃珠的配方组成、呈色机制及成型工艺。研究发现，这些玻璃珠采用两种特殊玻璃类型组合制成：白色部分为m-Na-Ca-Al型玻璃，使用二氧化锡作为乳浊剂；黑色部分则为m-mixed-Ca-Al型玻璃，由铁硫发色团与四价锰共同作用实现呈色效果（图2）。

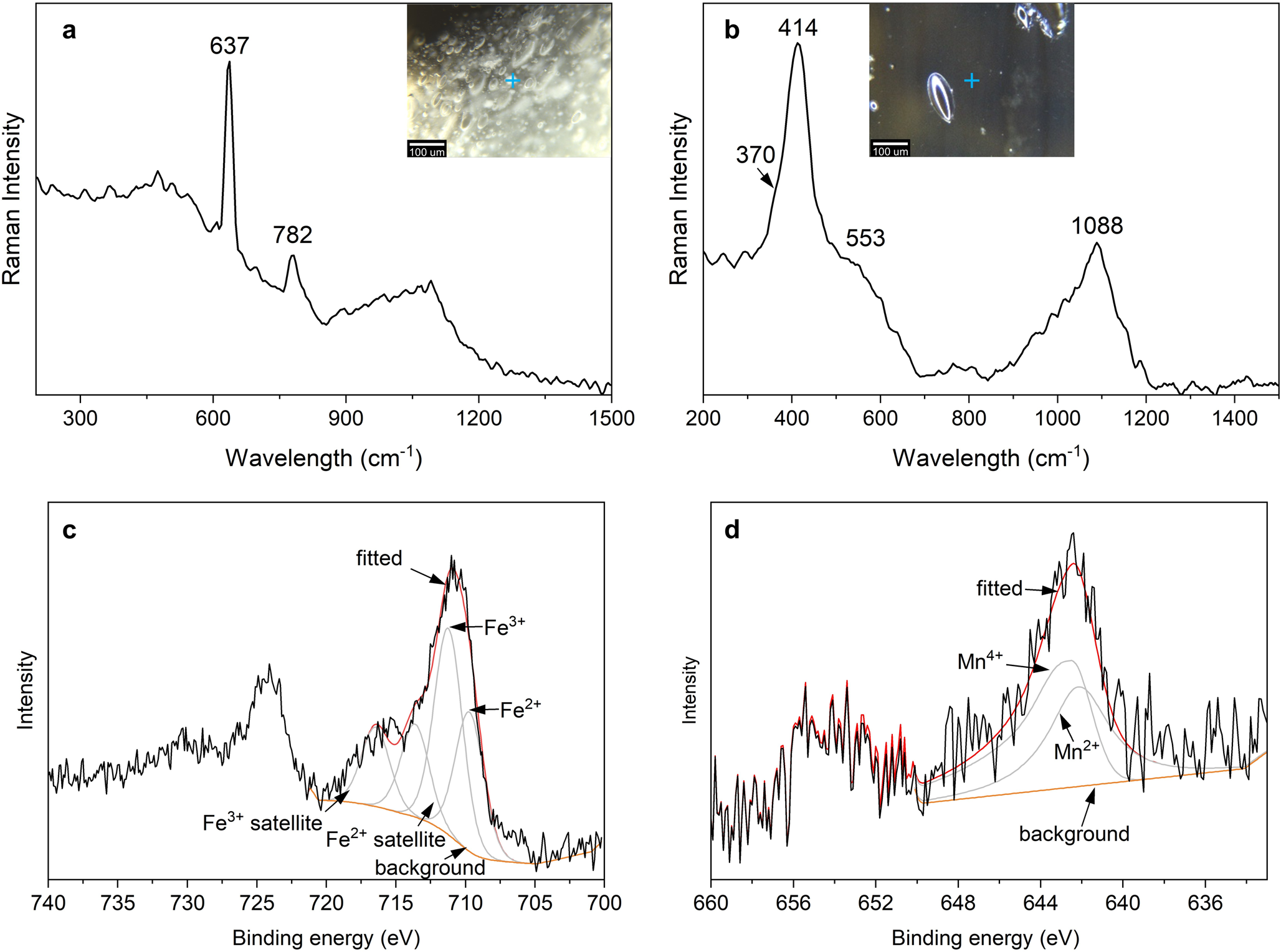

图2 黑白区域的拉曼分析和XPS分析（a:白色部分的拉曼分析；b：黑色部分的拉曼分析；c: 黑色部分铁元素的XPS分析；d：黑色部分锰元素的XPS分析）

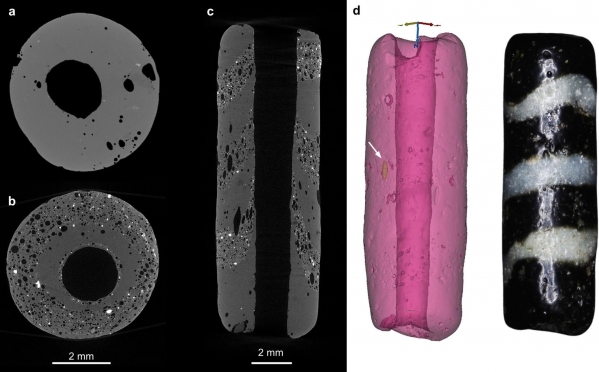

图3 显微CT分析
该研究首次发现此类条纹玻璃珠采用缠绕法与拉制法相结合的成型工艺（图3），打破了以往认为使用折叠法的传统认知。通过成分溯源，白色玻璃可能产自印度南部，而黑色玻璃则可能由m-Na-Ca-Al玻璃与m-K玻璃混合重熔而成。结合玻璃类型与制作技术的南亚特色，印证了铁器时代泰国中部通过印度洋海上贸易网络与印度南部、斯里兰卡的紧密联系，揭示了当时东南亚对南亚玛瑙珠饰需求驱动下的玻璃工艺创新。
该研究受到中国科学院国际访问学者项目支持。
